技術資訊 > 科研成果 > 換熱器

完美螺旋折流板的結構特征

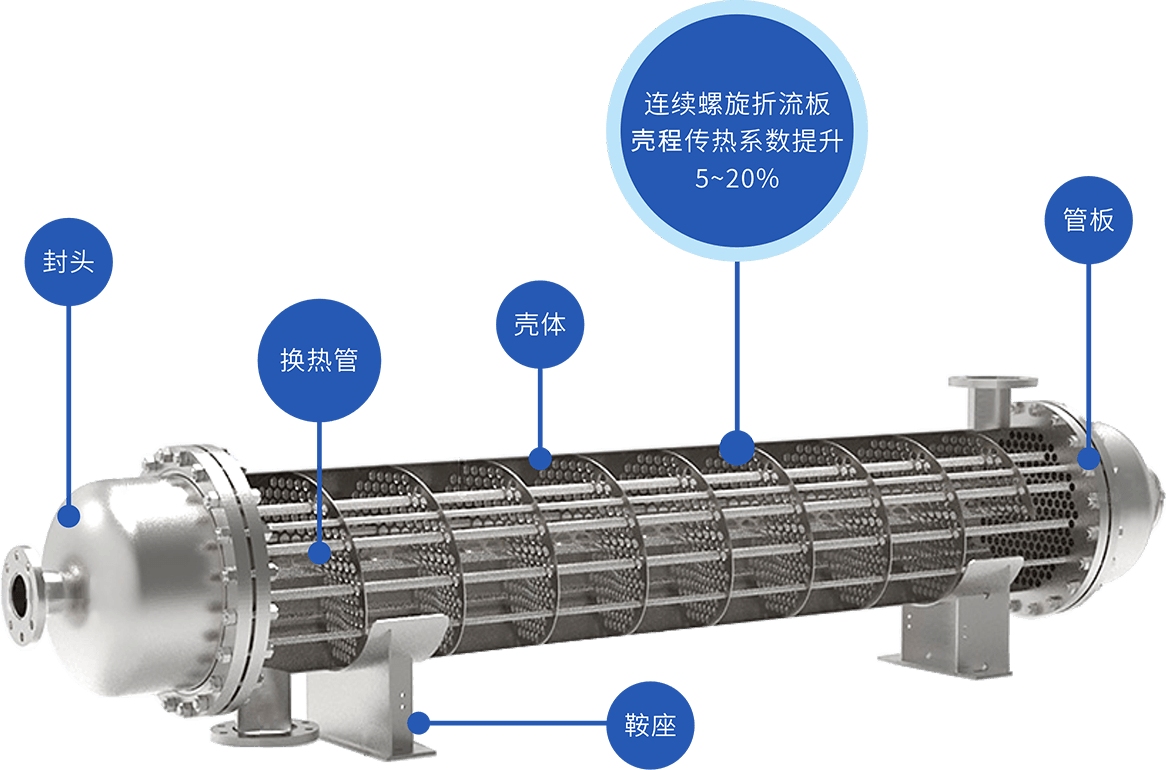

完美螺旋折流板主要由殼體、封頭、管板、連續螺旋折流板、換熱管、鞍座等部件組成。完美螺旋折流板 換熱器突破了加工技術難點獲得了理想的螺旋折流板結構，在理論和時間上都證明能有效提高換熱器綜合傳熱系數，降低殼程阻力和結垢速率，改善振動和噪音等。

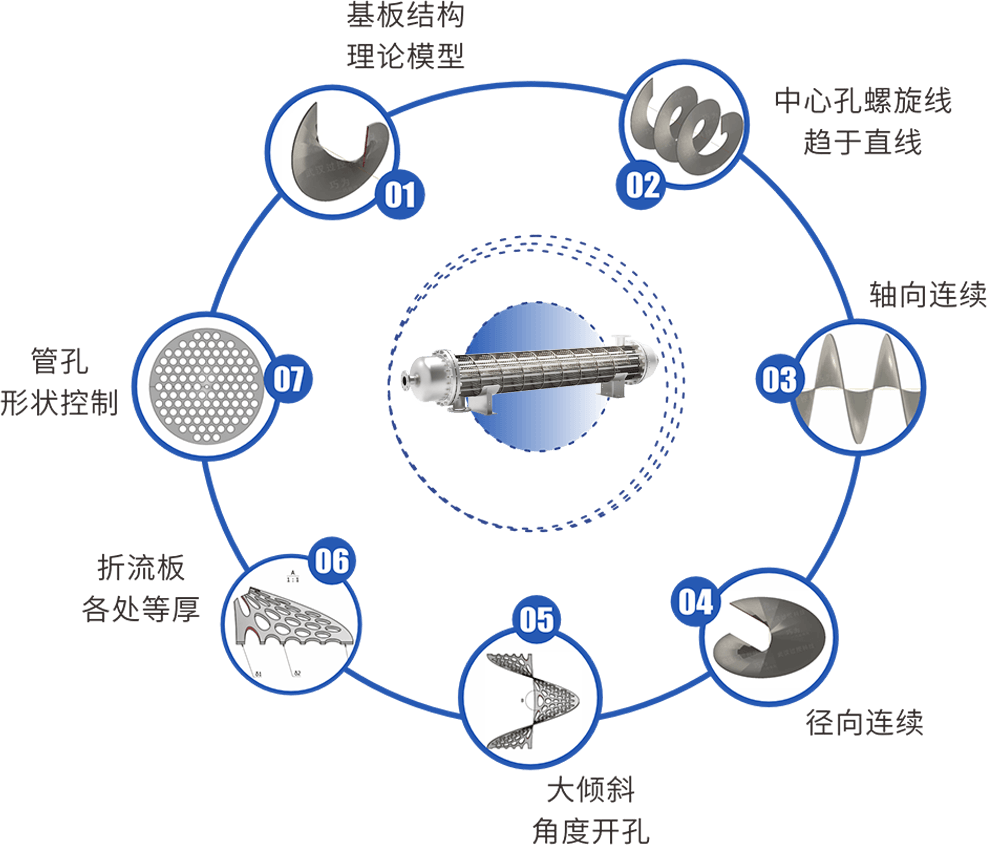

七大特征

01
理論模型為螺旋直紋曲面。
02
中心孔螺旋線趨于直線，且與換熱器直徑無關。
03
折流板螺旋面沿旋轉軸線方向連續。
04
折流板螺旋面沿徑向方向連續。
05
折流板大傾斜角度位置嚴格按尺寸開孔。
06
折流板各處法向等厚。
07
折流板管孔投影為正圓，尺寸公差符合 GB/T151 要求。

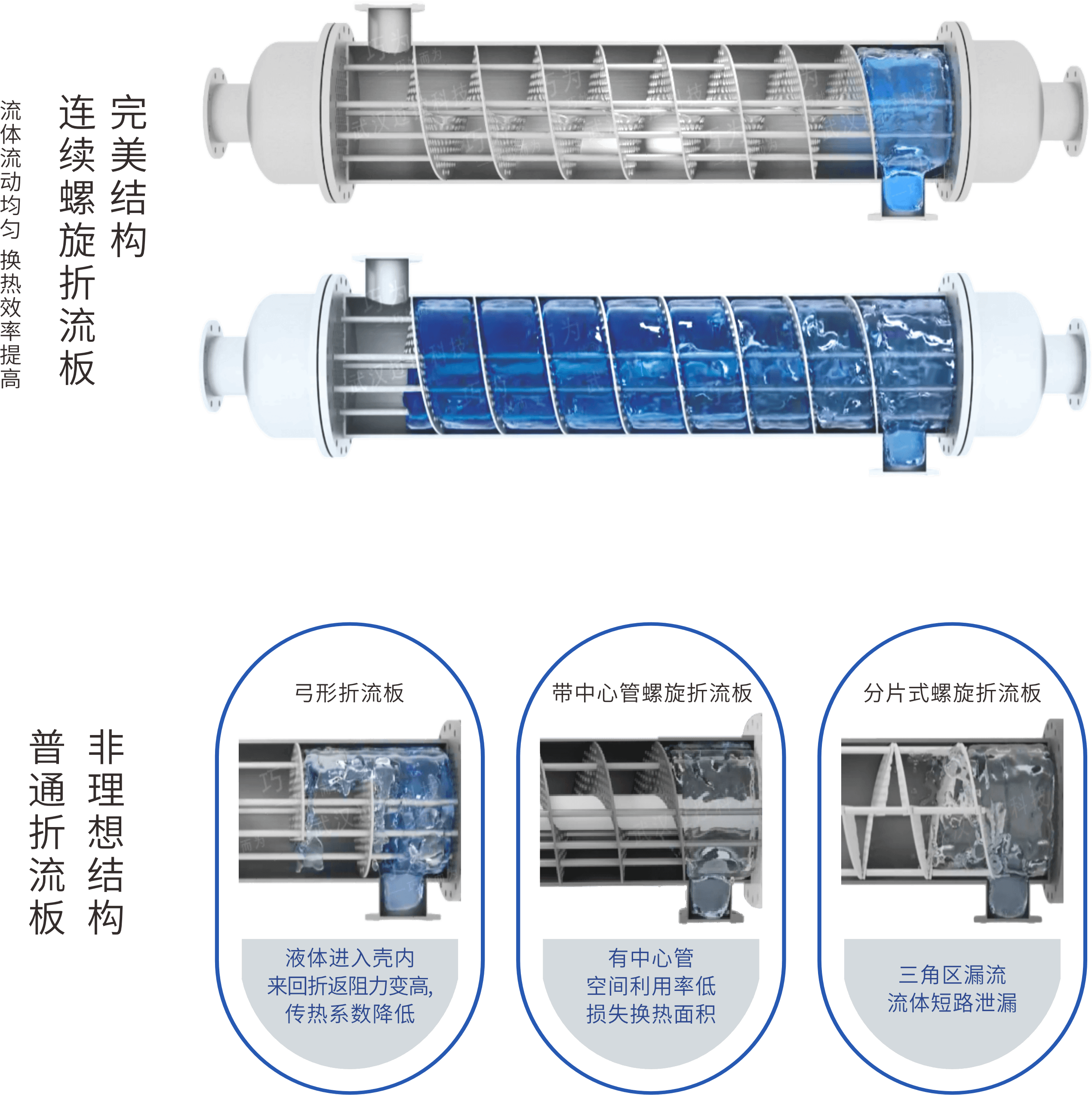

完美結構與非理想結構螺旋折流板的對比
